机器人工作时,为了避免机器人和周边设备、机器人和机器人发生碰撞,我们可以设立干涉区,使机器人在安全的环境中作业。
本期我们来着重学习安川机器人干涉区的定义及其相关设置方法。重点难点已经全部梳理好,一期搞定,记得一键收藏呀!
本期要点
▶ 认识干涉区
▶ 立方体干涉区
▶ 轴干涉区
▶ 清除干涉区数据
干涉区是指:防止多台机器人之间或机器人与周边设备之间发生干涉的功能。
干涉区多可设定64个,安川机器人常用设定种类有以下3种:
☑ 立方体干涉
☑ 立方体外干涉
☑ 轴干涉

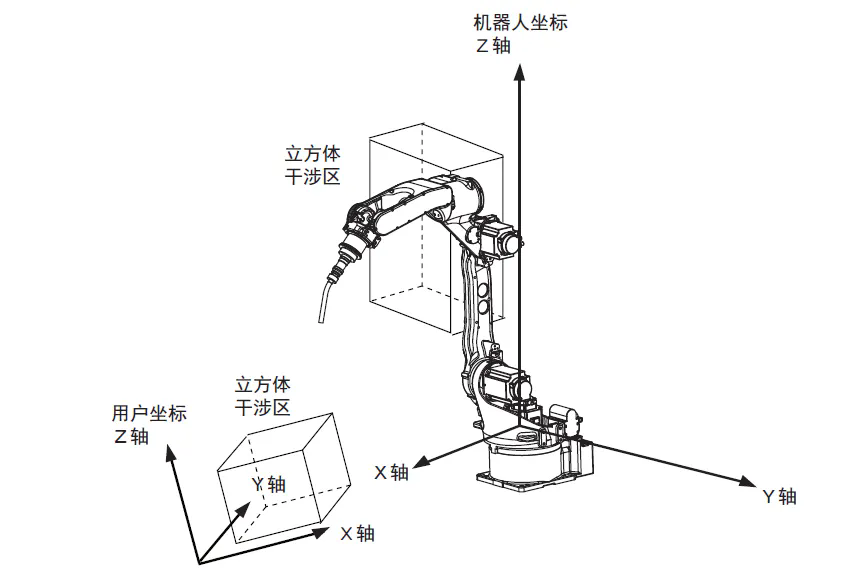

立方体干涉区,是指与底座坐标、机器人坐标、用户坐标中任一坐标轴平行的长方体。
以yrc1000控制柜为例,控制柜判断机器人控制点的当前值,是在此立方体干涉区内还是干涉区外,并将判断结果以信号输出。专用输出信号为#50080~#50157。详见下图:
图片截取自《yrc1000 使用说明书》
立方体干涉区的种类

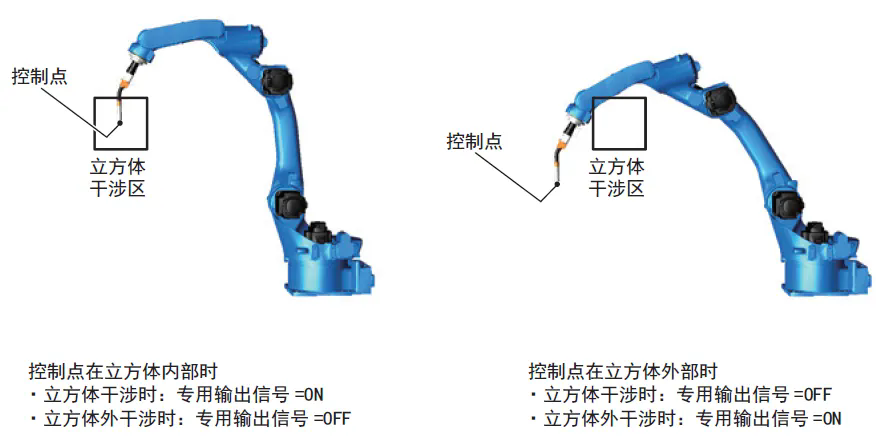

立方体干涉区的应用,有“立方体干涉” 和“立方体外干涉” 两种。
1)立方体干涉:
立方体干涉的定义是指:设定立方体内部作为干涉区。机器人控制点的当前值在立方体内部时,会接通对应的专用输出信号。
2)立方体外干涉:
立方体外干涉的定义是指:设定立方体外部作为干涉区。机器人控制点的当前值在立方体外部时,会接通对应的专用输出信号。
图片截取自《yrc1000 使用说明书》

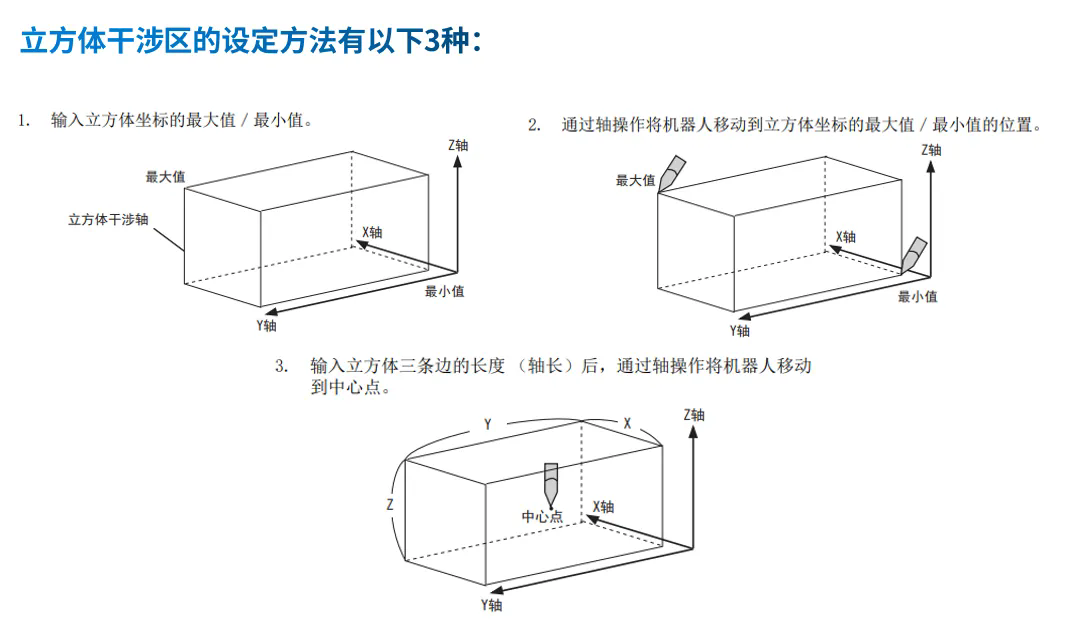

新建立方体干涉区,主要有以下3种方法:
▲新建立方体干涉区(大值/小值)操作范例演示视频
轴干涉区是指:判断各轴的当前位置并将判断结果以信号输出。

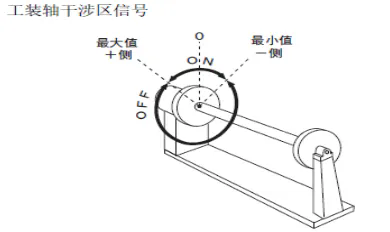

在各轴的正负方向设定轴动作范围的大值和小值后,判断各轴当前值在区域内还是区域外,并以信号输出。(on:区域内、off:区域外),下图以工装轴的轴干涉为例:
图片截取自《yrc1000 使用说明书》
新建轴干涉区的方法,详见下方视频:
▲新建轴干涉区(工装轴轴干涉)操作范例演示视频
要清除已建立的干涉区数据,详见下方视频:
▲清除已建干涉区数据的操作方法
文末特别福利:
感谢一直坚持看文和学习的各位伙伴,额外福利来啦~!
本次特别添加“禁止进入干涉区信号应用”的实际应用案例视频,供各位正在使用或即将使用安川机器人的家人们做参考。
▲禁止进入干涉区信号应用的案例视频
此外,截止到9月底,会在本期推文下方积极留言的伙伴中随机抽取一位幸运er,免费超前体验机器人云课堂。
获奖信息会在下一期机器人基础操作推文中公布,宝子们奋力留言吧~!
还想了解更多机器人相关资料?
请扫描下方二维码
所有机器人资料一网打尽!

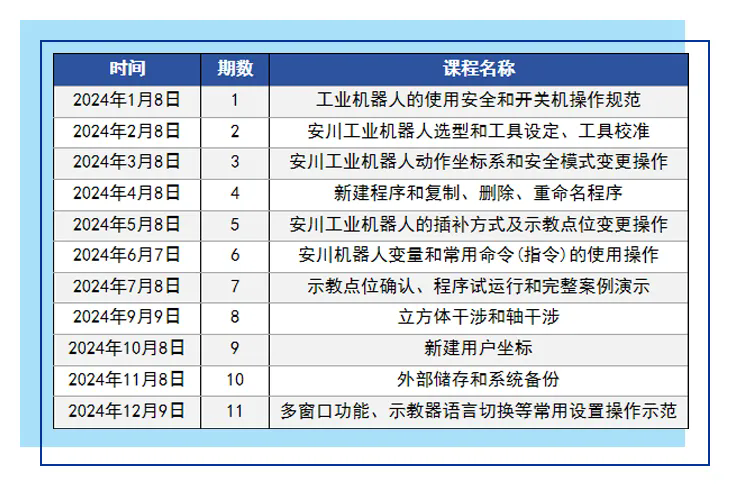

往期培训相关内容查看,请点击
