新能源汽车产业不断优化升级，带动了作为配套设备的充电桩产业飞速发展。充电桩既有分布在商场、高速服务区等地方的直流充电桩，也有位于小区停车场的交流充电桩，作为公共设施，充电桩的设计事关生命安全，提前预防充电过程中可能出现的漏电情况是每个电动汽车、充电桩生产厂家必要的举措。

充电桩属于高功率的设备，又是与人体直接接触，一旦漏电，会对人身安全产生危害。因此，充电桩内部必须有剩余电流检测及保护模块，能直接保护人身安全和防止因持续接地故障电流而引起的火灾危险。

01 剩余电流保护模块（rcd）类型

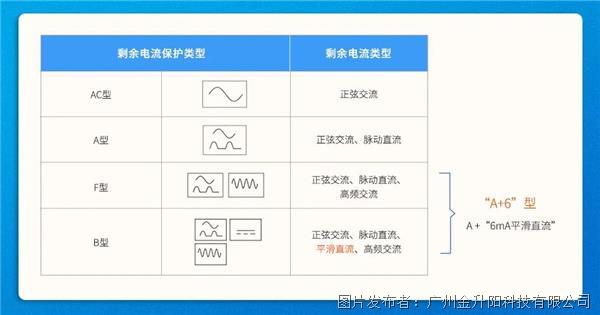

剩余电流定义即低压配电线路中电流矢量和不为零的电流，俗称漏电，存在平滑直流、复合直流、脉动直流、正弦交流等不同类型的剩余电流。基于此，剩余电流保护模块分为ac型、a型、f型、b型等。

02 b型剩余电流检测成为市场主流

以往国内充电桩针对rcd的选择，基于成本的考虑，大多还是选择a型，没有对平滑直流剩余电流做出保护要求，有一定缺陷，在直流剩余电流叠加的情况下可能会导致a型剩余电流检测失效，存在安全隐患。

在2024年4月1日开始实施的新国标gb/t·18487中，明确要求交流供电设备的剩余电流保护器至少达到“a 6型”和“b型”，即可检测正弦交流、脉动直流和6ma及以上平滑直流的剩余电流。充电桩发展越来越成熟的情况下，原有的“a型”已不再符合标准要求，充电桩市场将会大规模切换为“a 6型”或“b型”的剩余电流保护模块。

03 金升阳b型rcd方案：灵活适用、安全可靠

基于国内充电桩剩余电流技术相对落后，海外产品价格昂贵，交期长的现状，金升阳通过深度市场调研及长久的技术沉淀，将核心电路自主化，推出了安全可靠的充电桩剩余电流保护模块——tlb系列，助力充电桩客户提质、保安、降本。

特点一、灵活匹配多种应用场景

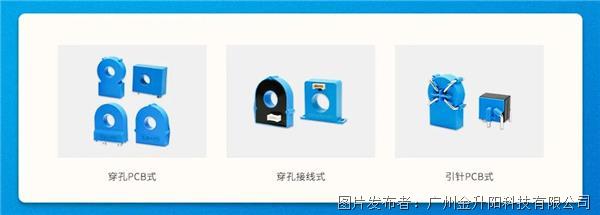

tlb系列涵盖穿孔式、接线式（具备配套连接器）、引针式等多种封装，可灵活匹配各种应用场景，为用户提供更多选择。

特点二、认证保障、安全可靠

金升阳tlb系列通过机构tüv（南德）认证，基于充电桩iec62752、iec62955标准漏电流要求，进一步提升产品性能，系统剩余电流检测及保护更安全。

此外，tlb系列产品拥有自主磁恢复技术，抗浪涌电流高达5000a；高抗扰性能：磁屏蔽设计，防护现场电磁干扰，保障系统可靠性。

特点三、性价双优，交付无忧

国内充电桩b型rcd产品较少，设备多采用国外产品，存在一定的交付风险。金升阳tlb系列采用自主核心ic，体积小，一致性好；核心技术自主化，关键器件国产化，具备交付稳定、成本低的优势。

04 剩余电流保护模块一站式电源9479威尼斯的解决方案：

齐全配套、售后无忧

在充电桩将电流进行转换并输送到汽车电池的过程中，各级转换系统中电流的正常是保证充电过程安全顺利进行的必要条件。关键环节上的电流进行准确测量，能及时检测并反馈漏电等异常情况，从而避免安全事故的发生。

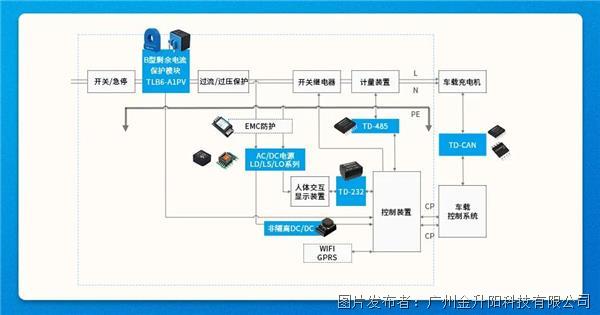

tlb系列适配金升阳ac/dc电源模块、dc/dc电源模块及通讯模块等产品，提供一站式9479威尼斯的解决方案；此外，在充电桩行业中，emc及认证是关键，金升阳fae团队拥有成熟的emc整改经验，协助用户解决emc难题。
